03 马赫曾德尔调制器基本原理
发布时间 ： 2025-09-25 点击量 ：

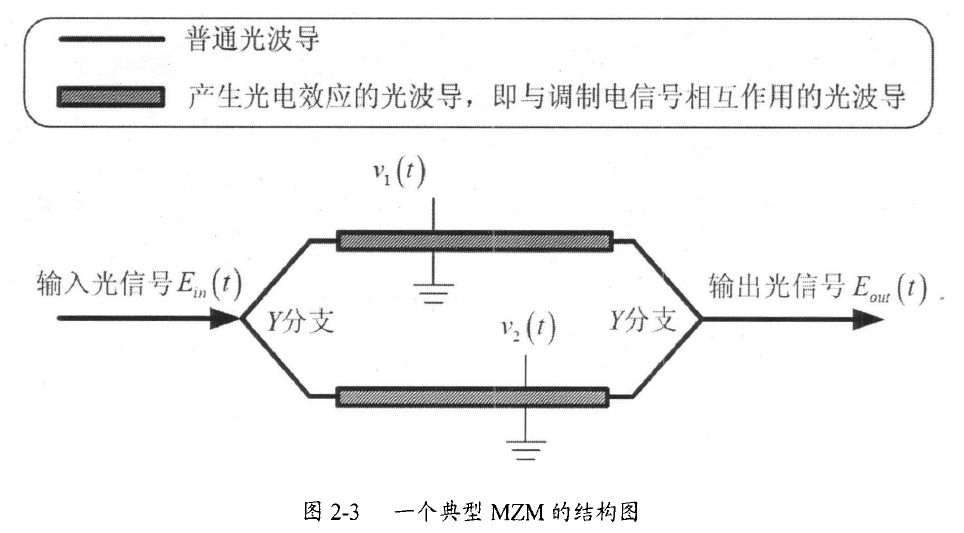

如图2-3所示，一个典型的马赫曾德尔调制器（Mach-Zehnder Modulator, MZM）是基于MZ干涉结构设计的，可将相位信息转变为幅度或强度信息。输入端的Y型分支可看作是一个功分器，将输入光信号等分为两路（上下两臂）在两段光波导中传播。这两条臂中至少一臂被设计成光电波导结构，原理和制作类似于相位调制器。位于输出端的Y型分支作用是将经过两臂的光信号合并为一路光信号输出。在实际制作中，为了实现零啁啾和其他更复杂的功能，一般将MZM上下两臂均设计成电光波导结构，可同时受到外加电信号v(t)的调制。因此可以将MZM的上下两臂简单季节为经过特殊设计制作而成的两个并行的相位调制器。
未完待续。。。
